【CNC金工進階】指尖上的工業風：用 HiMill ED1S四軸聯動雕刻‘鋁合金巖石紋’戒指
玩轉桌面CNC，怎么能不試一次旋轉軸？今天我將挑戰用HiMill ED1S+第四軸旋轉模組，把一根普通鋁管，雕刻成一枚質感拉滿的「巖石紋」定制戒指。無需昂貴鑄造，純減材制造，就能做出專屬你的硬核飾品。

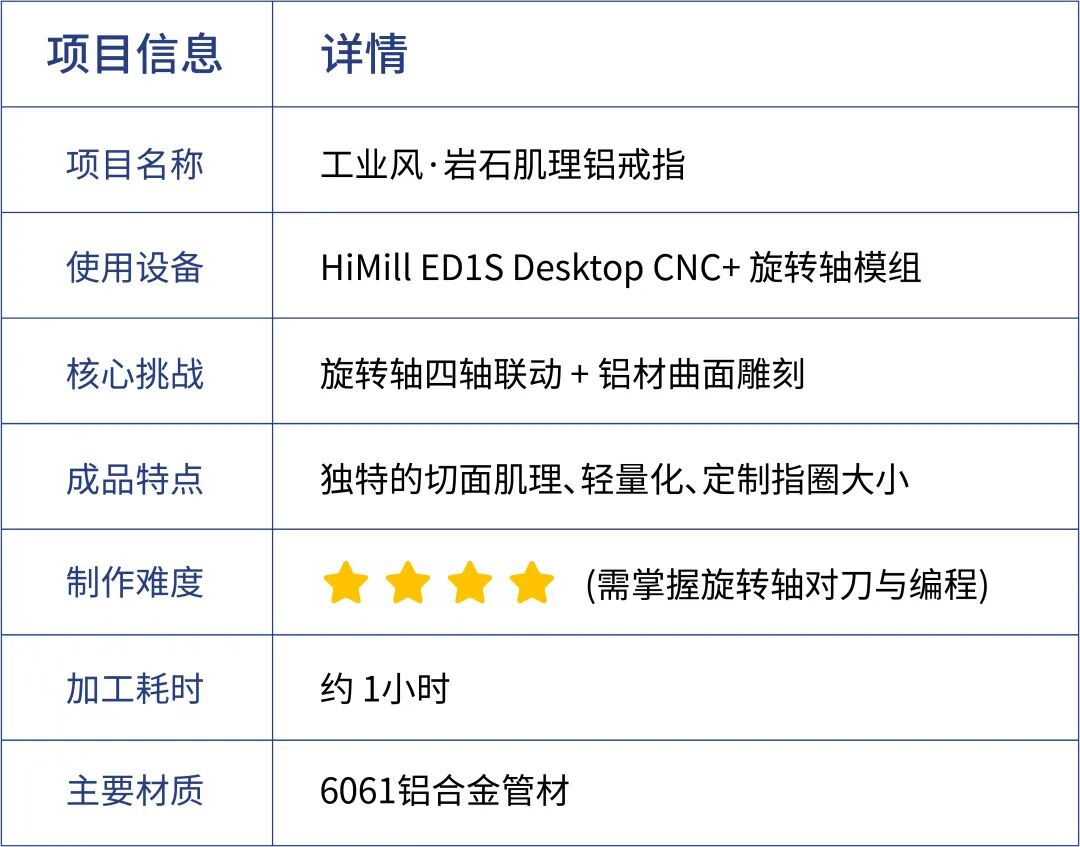

項目概覽
準備工作
做戒指，尺寸第一；用鋁管而非實心棒，效率翻倍、幾乎無浪費。

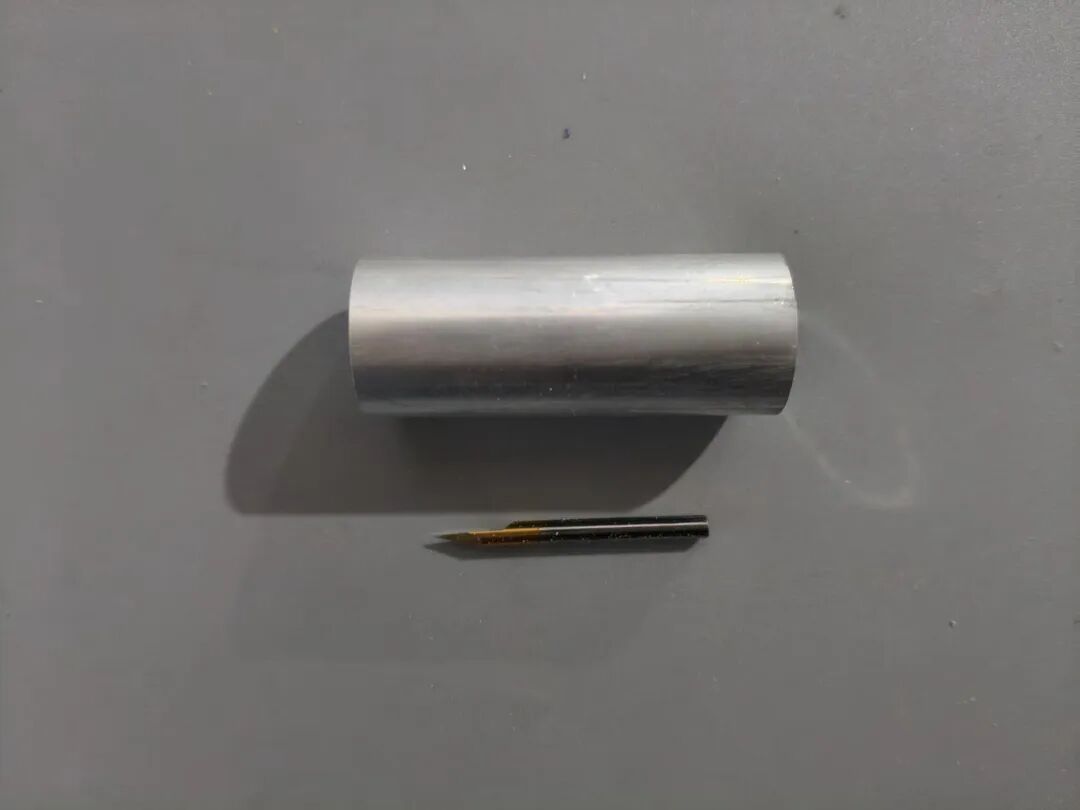

材料清單
? 原材料：6061鋁合金管
? 規格：外徑20mm，內徑17mm，壁厚1.5mm
? 長度：5cm（預留夾持段，防止撞刀）
? 指圈參考：內徑17mm≈港號13–14號/美號6.5號
刀具推薦
? 雕刻主力：1.5mm 單刃螺旋銑刀（切鋁不粘刀）
? 精修紋理：R0.5球頭刀（細膩）/ 平底刀（粗獷切面）
設計與CAM
旋轉軸加工的核心邏輯：把圓柱表面展開成平面再設計。
展開圖設計
? 畫布尺寸：
? X軸（戒指寬度）：6–8mm
? Y/A軸（周長）：直20mm × π ≈ 62.8mm
? 紋理思路：
? 使用隨機噪點 / Low Poly低多邊形高度圖
? 壁厚僅1.5mm，浮雕深度控制在0.5–0.8mm，絕不切穿

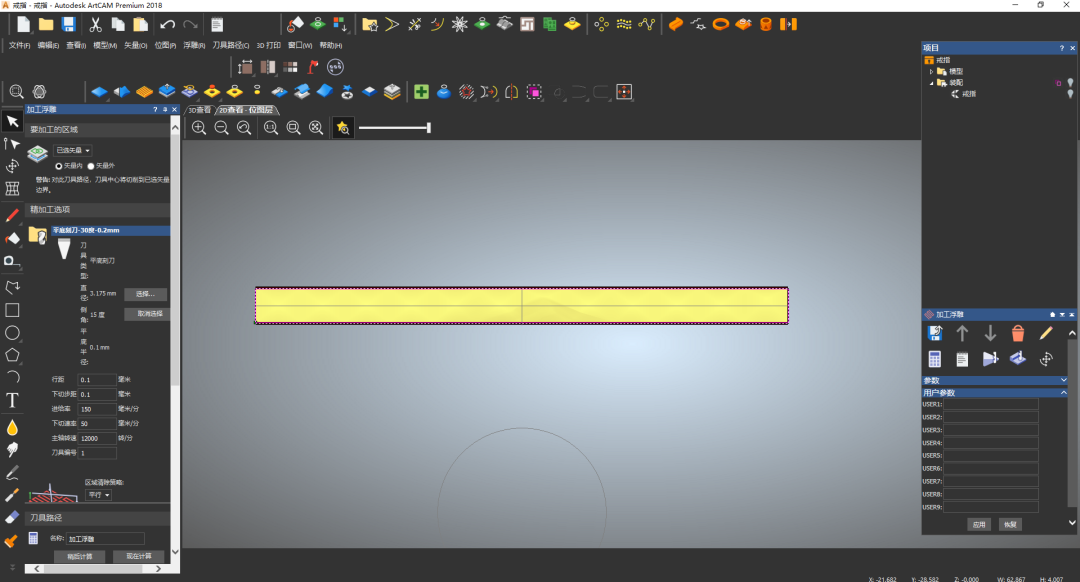

旋轉軸CAM設置
? 啟用Rotary Axis旋轉軸
? 工件直徑：20mm
? 對刀原點：建議設為軸心Center，容錯更高
CNC加工全過程
HiMill ED1S直接變身小型四軸加工中心！
裝夾
鋁管一端用三爪卡盤夾緊，伸出長度適中，不撞機、不干涉。
對刀
? Z：刀尖碰管面最高點
? Y/A：對準圓心
雕刻
? 冷卻：酒精間歇噴霧（鋁管薄壁，熱量集中）
? 效果：管子旋轉+刀路聯動，巖石紋理逐漸成型
切斷（關鍵安全技巧）
? 不要直接全切透！
? 保留0.1mm不斷，取下后手動鋼鋸鋸斷，避免戒指飛出打壞工件 / 刀具。
后處理：打磨與舒適度
剛下機的戒指邊緣是鋒利的，為了佩戴舒適，后處理必不可少。
手動切斷
? 取下鋁管，用鋼鋸把戒指鋸下來
內圈打磨（最重要）
? 400–1000目砂紙卷成筒
? 內壁邊緣必須磨出R角圓弧，不刮手、不卡肉
表面風格
? 保留刀紋：機械感拉滿
? 復古做舊：涂少量黑鞋油 / 丙烯，擦去表面，凹陷留色，巖石感更強

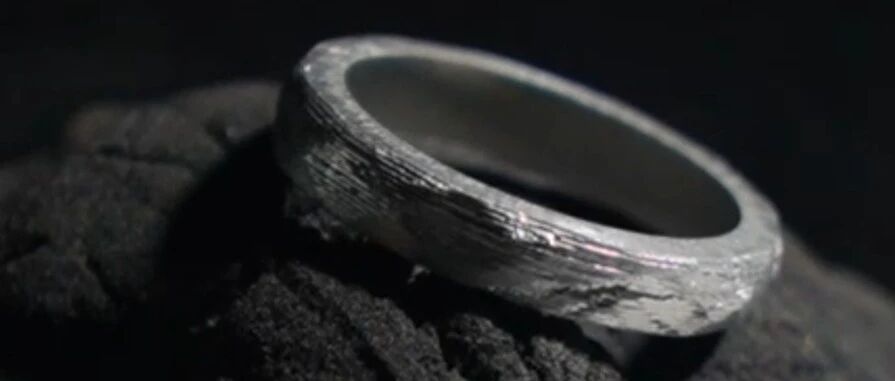

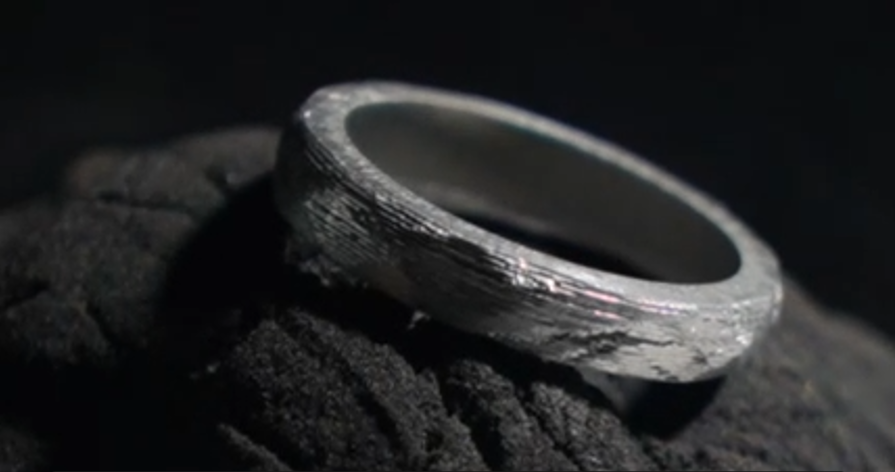

成品展示
光線一照就是硬朗、不規則、獨一無二的工業風飾品。
個性、輕量化、辨識度拉滿。
HiMill ED1S四軸體驗總結
? 旋轉軸精度穩定：曲面紋理棱角銳利，無錯位、無接痕
? DIY成本極低：幾元鋁管=商場大幾百的設計師款戒指
? 可玩性極強：可刻字、日期、圖案，輕松做情侶對戒
